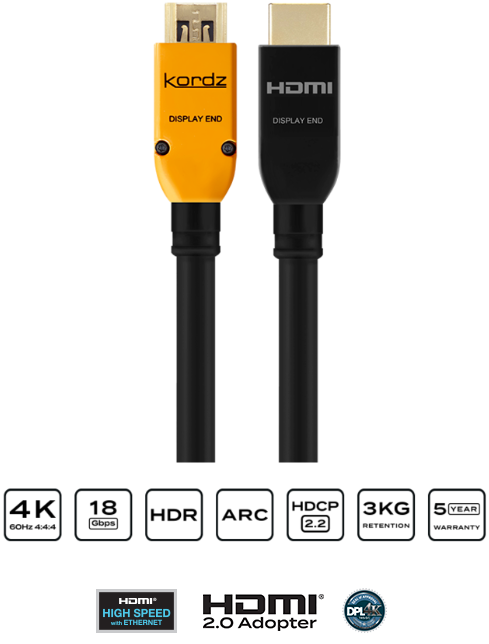

АКТИВНЫЙ МЕДНЫЙ HDMI КАБЕЛЬ 4K UHD 18Gbps SPECTRA7
Скачать Технические данные PDF
1471KB
Кабели Kordz серии PRS отличаются низкопрофильным полностью металлическим литым корпусом соединительного разъема и уникальными фиксирующими язычками штекера HDMI с силой удержания контакта 3 кг. Они разработаны так, чтобы исключить возможность выпадения штекера из блочной розетки – и не подходят для повторного подсоединения/ отсоединения. Оболочка разъема спроектирована так, чтобы быть невероятно компактной. Она имеет ширину всего 18 мм, что обеспечивает легкое протягивание кабеля через кабелепровод 25 мм. Для этих целей рекомендуем использовать 25 мм техническую ПНД трубу.
- Сертификат DPL 4K 18G-DC
- Высокоскоростные кабели High Speed with Ethernet
- Активные направленные кабели Spectra 7 длиной от 7,5 до 12,5 метров, с индивидуальной оптимизацией VerifEYE™
- Разъем шириной 18 мм спроектирован для прокладки сквозь 25 мм кабелепровод
- Индукционная пайка контактных переходов для максимальной однородности контактного соединения
- Уникальные фиксирующие язычки для стационарной инсталляции
- 100% кабелей прошли производственные испытания на коэффициент битовых ошибок NIL Bit Error Rate (BER)
- Огнестойкость по стандартам UL CMG для всех длин кабелей
- Гарантия 5 лет
В серии также есть
пассивные HDMI кабели длиной 0,5-5м.
активные оптические HDMI кабели с компактным коннектором длиной 7,5-20 м.
активные оптические HDMI кабели длиной 25 и 30 м
Быстрые ссылки: Технические характеристики Размеры Применение Модели
Технические характеристики
Соответствие стандартам HDMI
- Сертификация HDMI CTS High Speed with Ethernet
- Подтвержденная пропускная способность 6,0 Гбит/сек, 17,82 Гбит/сек (совокупная)
- Поддерживаемая скорость передачи данных > 6,0 Гбит/сек, 17,82 Гбит/сек (4K UHD) (совокупная)
- Поддерживаемая частота синхронизации HDMI 27-340 МГц
Конструкция
- Проводники Одножильные из бескислородной меди OFC, 24-28 AWG
- Изоляция TMDS Вспененный полиэтилен, относительная диэлектрическая проницаемость ≤1,7
- Изоляция пары 4C+HEAC Твердый полиолефин, относительная диэлектрическая проницаемость ≤ 2,0
- Экранирование Пары TMDS Фольга из алюмия/майлара с 25% нахлестом
- Экранирование внешний экран Фольга из алюмия/майлара + алюминиевая оплетка с 85% плотностью
- Оболочка кабеля ПВХ с огнестойкостью стандарта UL CMG у кабелей любой длины
- Корпус разъема HDMI Прессованная сталь, 24-каратное золотое напыление в 1 микрон
- Контакты HDMI Сплошные, из бескислородной меди OFC с 24-каратной позолотой в 15 микрон
- Технология активных кабелей (7,5-15 м) Направленная передача, внутрикорпусной модуль Spectra7 PRE-1692
- Концевая заделка Бесконтактная инфракрасная / индукционная пайка (пассивные концы кабелей)
- Хвостовик разъема HDMI Литой под давлением из цинкового сплава с темным хромовым покрытием
Механические характеристики
- Диаметр кабеля 7.5м - 10.0м: 28 AWG, ø 7.5мм | 12.5м: 24 AWG, ø 8.5мм
- Установочная длина Пассивный разъем 63.0мм | Активный разъем 74.0мм
- Радиус изгиба кабеля 7.5м - 10.0м: 28 AWG, 35мм | 12.5м: 24 AWG, 42мм
- Сила удержания контакта (номинальная) 29,7 Ньютон (3 кг) +10/-5%

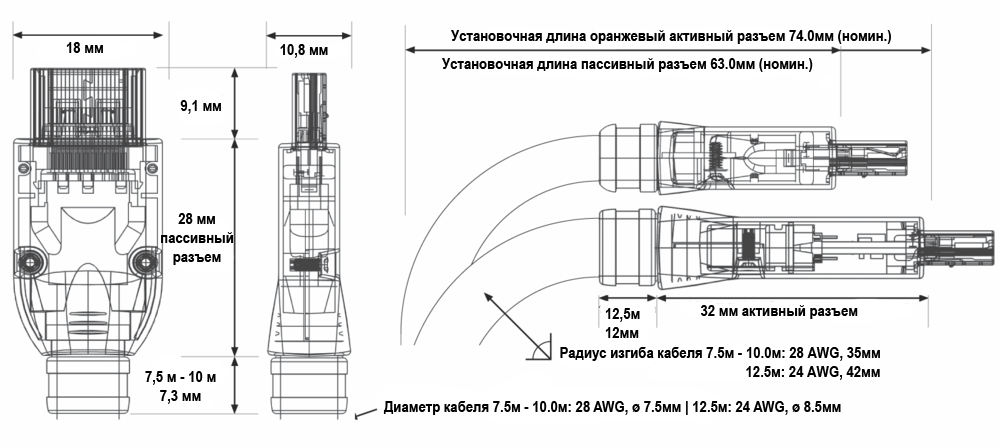

Размеры
Применение
- Для стационарных инсталляций*, отвечающих стандартам и требующих высокоскоростной коммутации на короткое или длинное расстояние через интерфейс HDMI,
- Инсталляции, требующие более высокой силы удержания контакта, чем та, которая присутствует у стандартных литых разъемов. (Фиксирующие язычки повышают номинальную удерживающую силу разъема на 50% - до 3 кг),
- Кабели длиной свыше 7,5 м с технологией Spectra7 (Redmere) для прямого межблочного соединения AV-устройств†,
- Внутристенная прокладка кабелей сквозь кабелепроводы диаметром 1",
- AV-системы в гостиничных номерах и барах,
- Цифровые рекламные вывески и видеостены,
- Видео сверхвысокой четкости (UHD) и профессиональная графика с высоким разрешением до 2160 пикс.,
- Инсталляция проекторов сверхвысокой четкости (UHD) 1080p и 2160p
- Масштабируемые системы с поддержкой интерфейса HDMI 2.0
* Фирменные разъемы с фиксирующими язычками НЕ ПОДХОДЯТ для повторного подсоединения/отсоединения кабеля, поскольку они будут изнашиваться. Они предназначены только для стационарных инсталляций.
† Активные кабели (7,5 м-12,5 м) индивидуально настроены в соответствии со своей длиной. Поэтому следует избегать использования удлинителей или адаптеров с любой стороны кабеля.
Прикладные характеристики
- Поддержка видеоформатов Скорость передачи на канал / совокупная пропускная
способность, полоса пропускания TMDS - Все варианты длины
- 480i/p, 576i/p ≤ 540 Мбит/сек / 1.62 Гбит/сек, 270 МГц
- 720p/60, 1080i/60 742.5 Мбит/сек / 2.22 Гбит/сек., 371.25 МГц
- 1080p
- 8-бит RGB/YCbCr 4:4:4, 10/12-бит 4:2:2 or 4:2:0
- 23.98/24/29.97/30 742.5 Мбит/сек / 2.22 Гбит/сек, 371.25 МГц
- 50/59.94/60 1.485 Гбит/сек / 4.455 Гбит/сек, 742.5 МГц
- 3D-24/30 1.485 Гбит/сек / 4.455 Гбит/сек, 742.5 МГц
- 3D-50/60 2.97 Гбит/сек / 8.91 Гбит/сек, 1.485 ГГц
- 10/12/16-бит RGB/YCbCr 4:4:4
- 50/59.94/60fps 1.86-2.97 Гбит/сек. / 5.57-8.91 Гбит/сек, ≤ 1.485 ГГц
- 2160p (UHD/4K)
- HDMI 1.4b, 8-бит RGB/YCbCr 4:4:4, 10/12-бит 4:2:2 или 4:2:0
- 4096x2160p/24 (SMPTE) 2.97 Гбит/сек / 8.91 Гбит/сек, 1.485 ГГц
- 3840x2160p/23.98/24/29.97/30 2.97 Гбит/сек / 8.91 Гбит/сек, 1.485 ГГц
- HDMI 2.0, 8-бит YCbCr 4:2:0
- 2160p*/50/59.94/60 2.97 Гбит/сек / 8.91 Гбит/сек, 1.485 ГГц
- Режим HDMI 2.0, 8-бит 4:4:4, 10/12-бит 4:2:2 or 16-бит 4:2:0
- 2160p*/50/59.94/60-2D (CEA-861-F) 5.94 Гбит/сек / 17.82 Гбит/сек, 2.97 ГГц
- 2160p*30-3D 5.94 Гбит/сек / 17.82 Гбит/сек, 2.97 ГГц
- Графика в режимах VESA Все режимы, входящие в спецификацию HDMI
- 3D Видео Все форматы, поддерживаемые или указанные в спецификации HDMI
- Цветовое пространство RGB, YCbCr, xvYCC, Adobe sRGB, sYCC601, ITU-BT.2020
- Поддержка аудиоформатов PCM 2.0-7.1, DD/DTS HD 7.1, 3D Audio
- 3D Audio (10.2 / 22.2 / 30.2 каналов) Поддерживается в зависимости устройств и формата видеосигнала
- Ethernet-канал HDMI Поддерживается в зависимости от системы
- Обратный аудиоканал HDMI Поддерживается в режимах Single и Common
* Режимы HDMI 2.0 2160p поддерживают как оба формата высокого разрешения 4096 и 3840, так и анаморфное видео с соотношением сторон 4:3.
Модели
| Длина | Модель | AWG | Технология |  |
|||
|---|---|---|---|---|---|---|---|
 |
|||||||
| 7.5м | K36136-0750-CH | 28 | Активная Spectra7, направленная | ||||
| 10.0м | K36136-1000-CH | 28 | Активная Spectra7, направленная | ||||
| 12.5м | K36136-1250-CH | 24 | Активная Spectra7, направленная | ||||
