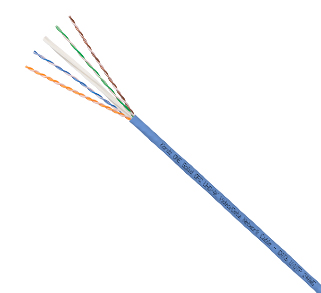

Кабель Kordz CAT6 U/UTP для Ethernet-сетей

Скачать Технические данные PDF

Кабели Kordz CAT6 разрабатываются и производятся для передачи информации по локальной сети (LAN) с производительностью, отвечающей всем необходимым стандартам. В связи с увеличением потоковой передачи AV-сигналов через локальные сети в настоящее время быстро растет потребность в кабельных соединениях с повышенной скоростью передачи данных и улучшенными рабочими характеристиками при сохранении высокой рентабельности.

• Подходят для 10BASE-T, 100BASE-TX, 1000BASE-T/1000BASE-TX (гигабитных сетей Ethernet)
• Ускоренная прокладка благодаря новому материалу внешней оболочки
• Более компактная упаковка с легко разматывающейся катушкой
• Выпускаются в версиях LSZH и UL CM
• Прочная легкая коробка с катушкой,
• Доступны различные цвета внешней оболочки

Технические характеристики

Конструкция

Проводник: Сплошной, из бескислородной меди OFC, отожженная медная проволока сечением 0,537 +0/-0,015 мм [24AWG]
Изоляция: Полиэтилен, 0,97 +/-0,05 мм
Скрутка: 4 витых пары, 2 сердечника на каждую пару
Цветовой код витой пары: 1: бело-синий/синий; 2: бело-оранжевый/оранжевый 3: бело-зеленый/зеленый;
4: бело-коричневый/коричневый
Конфигурация кабеля: 4 пары с разным шагом свивки, неметаллический крестовой разделитель (каркас)
Внешний диаметр: 5,7 +/-0,3 мм

Механические характеристики

Радиус изгиба: Без нагрузки > 22,8 мм, c нагрузкой > 45,6 мм
Температурный диапазон при работе: -20°C - 60°C При инсталляции: 0°C - 50°C
Конфигурация кабеля: 4 пары с разным шагом свивки
Внешний диаметр: 5,7 +/-0,3 мм

Электрические характеристики при 20°C ± 5°C

Сопротивление постоянного тока: < 9,38 Ом / 100 м при 20°C
Омическая асимметрия: < 5% при 20°C
Сопротивление изоляции (500 В): > 5000 МОм /км при 20°C
Взаимная емкость: < 5.6 нанофарад / 100 м при 1 кГц
Емкостная асимметрия (пары относительно земли ): < 330 пикофарад/100 м при 1 кГц
Номинальная скорость распространения сигнала: ном. 67% c
Тестовое напряжение: 1 кВ пост. тока/ 1 мин

Материал/маркировка и класс огнестойкости

LSZH
Kordz ONE Solid OFC UHD/4K Video/Data Network Cable. ETL VERIFIED TIA-568-C.2 (3081133CRT-009) LSZH CAT6 U/UTP 24AWG. IEC 60332-1
FRPVC
Kordz ONE Solid OFC UHD/4K Video/Data Network Cable. ETL VERIFIED TIA-568-C.2 (2042398CRT-004) CM CAT6 U/UTP 24AWG. UL 444 CM

Цвета оболочки

Синий: RAL 5015
Зеленый: RAL 6018
Пурпурный: RAL 4005
Белый: RAL 9003
Желтый: RAL 1018

Параметры упаковки

Длина мотка: 305 м – с маркировкой метража
Габариты картонной коробки: 330 х 265 х 340 мм (Ш х Г х В)
Объем: 0,03 м2
Вес брутто: 13,8 кг
