Оконечный разъем RJ45 CAT6a для быстрого монтажа

Скачать Технические данные PDF PDF icon

one-rj45-cat6a

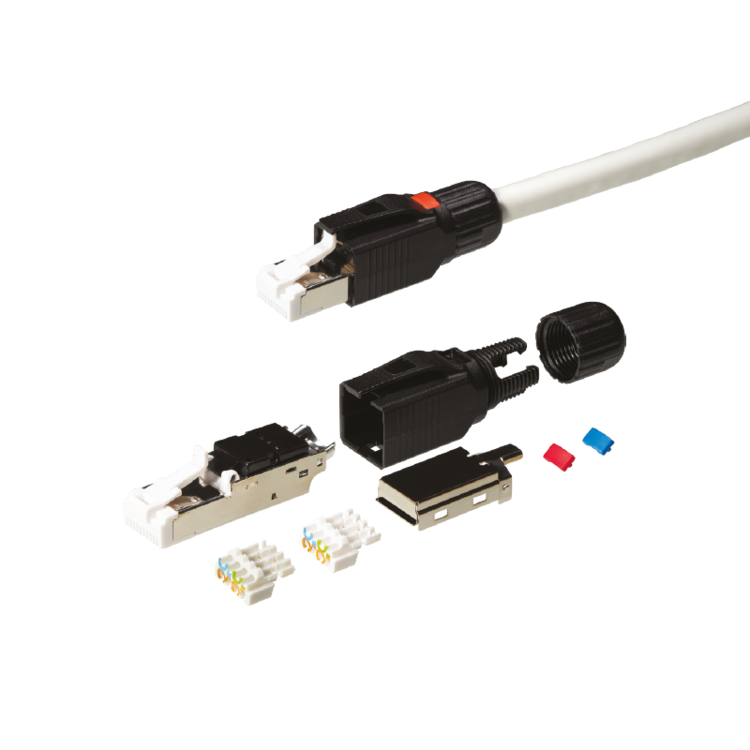

Экранированный оконечный разъем Kordz RJ45 категории 6a для быстрого монтажа дает возможность легко выполнять терминальную заделку проводов без помощи специальных инструментов и полностью соответствует стандартам ISO/IEC 11801 2.2 Edition Category 6a и ANSI/TIA-568-C.2. Категория 6A означает возможность использования в сетях Ethernet с протоколом до 10GBase-T и на частотах до 500 МГц. Разъем имеет полностью экранированное латунное никелированное основание, бронзовый никелированный корпус и позолоченные контакты из фосфористой бронзы. Подходит для кабелей диаметром от 6 до 8,5 мм, при этом функцию компенсатора натяжения выполняет накидная гайка на задней стороне разъема. Врезной контакт подходит для проводов калибра 22~26AWG. В комплект входят два разных модуля Wire Manager: один для проводов 22~23AWG, а другой - для проводов 24~26AWG. Разъем отвечает стандарту IP20 и имеет 360° экранирование для повышенной устойчивости к EMI/EMC. Разработаны для быстрой и простой оконечной заделки проводов в процессе инсталляции.

Технические характеристики разъема

№ детали: P1R45M-C6AS-BK

Категория кабеля: CAT6a
Технические стандарты: ANSI/TIA-568-C.2 IEC 60603-7-51 ISO/IEC 11801 2.2 Edition CENELEC 50173-1:2011
Поддержка протоколов: 10Base-T - 10GBase-T
Материал корпуса: Поликарбонат (PC)
Класс горючести UL: UL94V-0 (соответствует RoHS)
Тип контакта: Три зубчатых контакта для цельной/витой жилы
Материал контакта:  Золото поверх никелевого покрытия
Покрытие контакта:  Позолоченный 50p (1,27 pm)
Цвет корпуса: Белый соединитель / Черный внешний кожух
Тип экранирования: Экранирован
Держатель провода:  PBT+10% GF
Вставной контакт:  T = 0,35 мм фосфористая бронза
Покрытие контакта:  Gold over Nickel Plating
Врезной контакт: T = 0,4 мм фосфористая бронза, Sn поверх никелевого покрытия
Экранированное основание:  T = 0,5 мм, никелированная латунь
Экранированная крышка: T=0,3 мм, никелированная фосфористая бронза
Рабочая температура:   От -40° до 70°C
Номинальная сила тока:  1,5 А
Предельное диэлектрическое напряжение: 1000 В АС, RMS 60 Гц, 1 мин.
Сопротивление контакта:  ≤ 20 мОм @ 100 мA max., 50 мВ max.
Сопротивление изоляции:  ≥ 500 МОм @500 В пост. тока
Циклы вставки/извлечения:   ≥ 1000 циклов соединения
Прочность на разрыв соединения кабеля и контакта:  9 кг (89 Н) min.
Диаметр провода min/max: min: Ø 0,92 мм, max.: Ø 1,28 мм
Диаметр проводника min/max:  min: Ø 0,405 мм (26AWG), max.: Ø 0,641 мм  (22AWG)
Максимальный диаметр кабеля в оболочке:  Внешний диаметр 6,0 - 8,5 мм

Упаковка

Тип упаковки для каждого разъема: Полиэтиленовый пакет
Кол-во шт. в коробке: 10 шт.
Размеры коробки: 150 мм (Ш) x 110 мм (Г) x 70 мм (В)
Общая картонная коробка: 28 внутренних коробок
Размеры общей картонной коробки: 485 мм (Ш) x 365 мм (Г) x 230 мм (В)

Рекомендуемый инструмент

Модель No.: ИНСТРУМЕНТ НЕ ТРЕБУЕТСЯ

Размеры

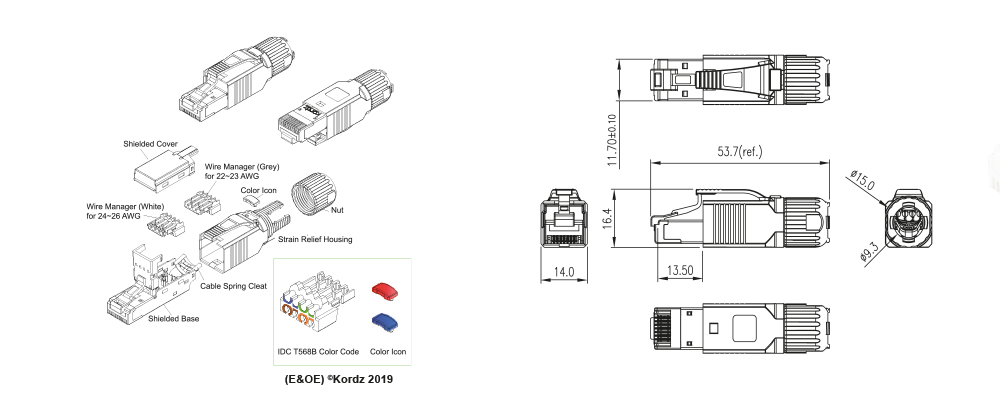

PRS dimensions
