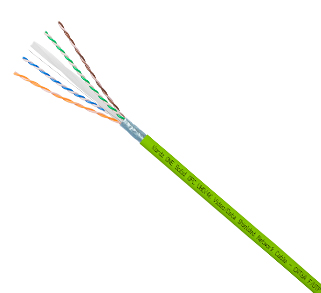

Кабель Kordz CAT6A F/UTP для Ethernet-сетей

Скачать Технические данные PDF

Кабели Kordz CAT6а разрабатываются и производятся для передачи информации по локальной сети (LAN) с производительностью, отвечающей всем необходимым стандартам. В связи с увеличением потоковой передачи AV-сигналов через локальные сети в настоящее время быстро растет потребность в кабельных соединениях, обеспечивающих повышенную скорость и улучшенные рабочие характеристики передачи при сохранении высокой рентабельности.

• Подходят для 10BASE-T, 100BASE-TX, 1000BASE-T/1000BASE-TX (гигабитных сетей) и 10GBase-T (10-гигабитных сетей)
• Ускоренная прокладка благодаря новому материалу внешней оболочки
• Более компактная упаковка с легко разматывающейся катушкой
• Выпускаются в версиях LSZH и UL CM
• Прочная легкая коробка с катушкой,
• Доступны различные цвета внешней оболочки

Технические характеристики

Конструкция

Проводник: Сплошной, из бескислородной меди OFC, отожженная медная проволока сечением 0,561 +0/-0,015 мм [24AWG]
Изоляция: Оранжевые и Коричневые пары - Полиэтилен, 1,25 +/-0,05 мм Синие и зеленые пары - Вспененный полиэтилен, 0.97 +/-0.05 мм
Скрутка: 4 витых пары, 2 сердечника на каждую пару
Цветовой код витой пары: 1: бело-синий/синий; 2: бело-оранжевый/оранжевый 3: бело-зеленый/зеленый;
4: бело-коричневый/коричневый
Конфигурация кабеля: 4 пары с разным шагом свивки, неметаллический крестовой разделитель (каркас)
Экранирование: Жила заземления (26AWG), майларовая лента, ламинированная алюминиевой фольгой в качестве экрана
Внешний диаметр: 7,4 +/-0,3 мм

Механические характеристики

Радиус изгиба: Без нагрузки > 29,6 мм, c нагрузкой > 59,2 мм
Температурный диапазон при работе: -20°C - 60°C При инсталляции: 0°C - 50°C
Конфигурация кабеля: 4 пары с разным шагом свивки
Внешний диаметр: 5,7 +/-0,3 мм

Электрические характеристики при 20°C ± 5°C

Сопротивление постоянного тока: < 9,38 Ом / 100 м при 20°C
Омическая асимметрия: < 2% при 20°C
Сопротивление изоляции (500 В): > 5000 МОм /км при 20°C
Взаимная емкость: < 5.1 нанофарад / 100 м при 1 кГц
Емкостная асимметрия (пары относительно земли ): < 160 пикофарад/100 м при 1 кГц
Номинальная скорость распространения сигнала: ном. 67% c
Тестовое напряжение: 1 кВ пост. тока/ 1 мин

Материал/маркировка и класс огнестойкости

LSZH
Kordz ONE Solid OFC UHD/4K Video Network Cable. ETL VERIFIED TIA-568-C.2 (100372289CRT-001c) LSZH CAT6A F/UTP 23AWG. IEC 60332-3-25
FRPVC
Kordz ONE Solid OFC UHD/4K Video Network Cable. ETL VERIFIED TIA-568-C.2 (100709714CRT-002c) CM CAT6A F/UTP 23AWG. UL 444 CM

Цвета оболочки

Синий: RAL 5015
Зеленый: RAL 6018
Пурпурный: RAL 4005
Белый: RAL 9003
Желтый: RAL 1018

Параметры упаковки

Длина мотка: 152,5 м – с маркировкой метража
Габариты картонной коробки: 330 х 265 х 340 мм (Ш х Г х В)
Объем: 0,03 м2
Вес брутто: 9,8 кг
