ПАССИВНЫЙ HDMI КАБЕЛЬ 4K UHD 18Гбит/с.
Скачать Технические данные PDF
1471KB

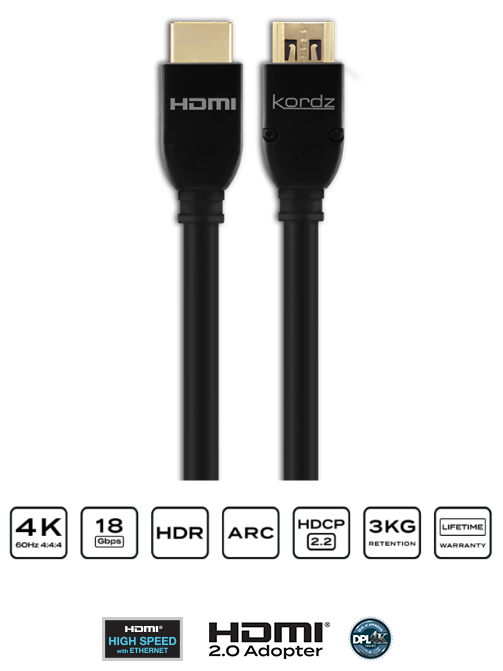

Кабели Kordz серии PRS3 отличаются узкопрофильным полностью металлическим литым корпусом соединительного разъема и уникальными фиксирующими язычками штекера HDMI с силой удержания контакта 3 кг. Они разработаны так, чтобы исключить возможность выпадения штекера из блочной розетки – и не подходят для повторного подсоединения/ отсоединения.
- Сертификация DPL Labs 4K 18G-DC
- Высокоскоростные кабели High Speed with Ethernet,
- Пассивные кабели длиной 0,5м - 5м,
- Подходят для прокладки сквозь 1-дюймовый кабелепровод,
- Инфракрасная пайка контактных переходов для максимальной однородности соединения,
- Уникальный фиксирующий язычок для стационарной инсталляции,
- 100% кабелей прошли производственные испытания на коэффициент битовых ошибок NIL Bit Error Rate (BER),
- Огнестойкость по стандартам UL CMG при любой длине кабеля,
- Ограниченная пожизненная гарантия,
В серии также есть
активные медные HDMI кабели длиной 7,5 – 12,5 м.
активные оптические HDMI кабели с компактным коннектором длиной 7,5-20 м.
активные оптические HDMI кабели длиной 25 и 30 м.
Быстрые ссылки: Технические характеристики Размеры Применение Модели
Cертификация DPL Labs 4K 18G-DC
DPL Labs - это ведущая отраслевая лаборатория по тестированию технологий Digital-HD (DHD). Специализируясь на решениях для цифровой коммутации - DPL Labs является создателем программы сертификации DPL.
Современные цифровые развлекательные A/V системы чрезвычайно требовательны к невероятно высоким скоростям передачи данных, не оставляя места для ошибок в вашем цифровом соединении.
Лаборатории DPL создали свою программу «Seal of Approval», чтобы помочь покупателям найти лучшие и самые надежные продукты Digital-HD (DHD). DPL Labs тщательно тестирует цифровые продукты с помощью строгого многоэлементного режима тестирования, который четко устанавливает производительность продукта.
Изделие с печатью DPL соответствует или превосходит стандарты DPL и гарантирует продукт высочайшего качества, который даст вам годы надежной работы.
Подробнее
здесь.
Технические характеристики
Соответствие стандартам HDMI
- Сертификация HDMI CTS High Speed with Ethernet
- Подтвержденная пропускная способность 6,0 Гбит/сек, 17,82 Гбит/сек (совокупная)
- Поддерживаемая скорость передачи данных > 6,0 Гбит/сек, 17,82 Гбит/сек (4K UHD)
- Поддерживаемая частота синхронизации HDMI 27-340 МГц
Конструкция
- Проводники Одножильные из бескислородной меди OFC, 28-30 AWG, в зависимости от длины
- Изоляция TMDS Вспененный полиэтилен
- Изоляция пары 4C+HEAC Твердый полиолефин / вспененный полиэтилен, в зависимости от длины
- Экранирование Пары TMDS Фольга из алюминия/майлара
- Экранирование, внешний экран Фольга из алюминия/майлара + алюминиевая оплетка с 80% плотностью
- Оболочка кабеля ПВХ с огнестойкостью стандарта UL CMG у кабелей любой длины
- Коннектор разъема HDMI Прессованная сталь, 24-каратное золотое напыление в 1 микрон
- Контакты HDMI Сплошные, из бескислородной меди OFC с 24-каратной позолотой в 15 микрон
- Концевая заделка Бесконтактная инфракрасная / индукционная пайка (пассивные концы кабелей)
- Корпус разъема HDMI Литой под давлением из цинкового сплава с порошковым покрытием черного цвета (сборный)
Механические характеристики
- Диаметр кабеля 0.5м - 3.0м: 30 AWG, ø 5.7mm | 5м: 28 AWG, ø 6.5mm
- Установочная длина 0.5м - 3.0м: 30AWG, 47мм | 5m: 28 AWG, 56мм
- Радиус изгиба кабеля 0.5м - 3.0м: 30 AWG, 24.0мм | 5м: 28 AWG, 28.0мм
- Сила удержания контакта (номинальная) 29,7 Ньютон (3 кг) +10/-5%

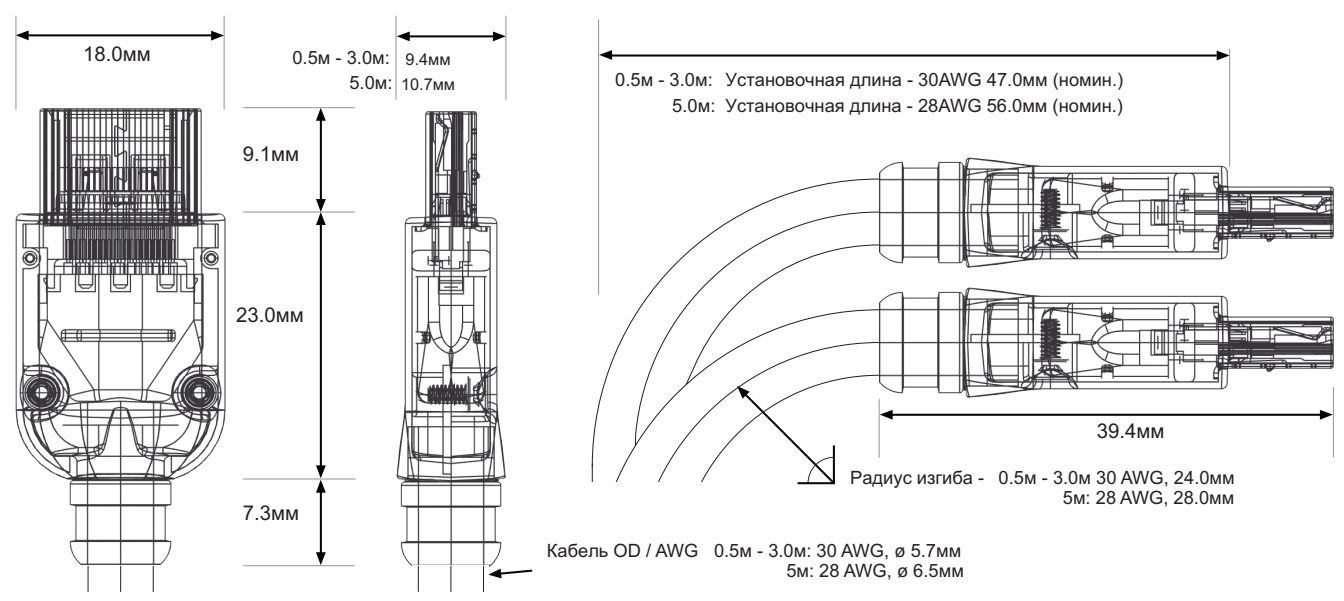

Размеры
Применение
- Для стационарных инсталляций*, отвечающих стандартам и требующих высокоскоростной коммутации на короткие и средние расстояния через интерфейс HDMI,
- Инсталляции, требующие более высокой силы удержания контакта, чем та, которая присутствует у стандартных литых разъемов. (Фиксирующие язычки повышают номинальную удерживающую силу разъема на 50% - до 3 кг),
- Внутристенная прокладка кабелей сквозь кабелепроводы диаметром 1",
- AV-системы в гостиничных номерах и барах,
- Цифровые рекламные вывески и видеостены,
- Видео сверхвысокой четкости (UHD) и профессиональная графика с высоким разрешением до 2160 пикс.,
- Инсталляция проекторов сверхвысокой четкости (UHD) 1080p и 2160p
- Масштабируемые системы с поддержкой интерфейса HDMI 2.0
* Фирменные разъемы с фиксирующими язычками НЕ ПОДХОДЯТ для повторного подсоединения/отсоединения кабеля, поскольку они будут изнашиваться. Они предназначены только для стационарных инсталляций.
Прикладные характеристики
- Поддержка видеоформатов Скорость передачи на канал / совокупная пропускная
способность, полоса пропускания TMDS - Все варианты длины
- 480i/p, 576i/p ≤ 540 Мбит/сек / 1.62 Гбит/сек, 270 МГц
- 720p/60, 1080i/60 742.5 Мбит/сек / 2.22 Гбит/сек., 371.25 МГц
- 1080p
- 8-бит RGB/YCbCr 4:4:4, 10/12-бит 4:2:2 or 4:2:0
- 23.98/24/29.97/30 742.5 Мбит/сек / 2.22 Гбит/сек, 371.25 МГц
- 50/59.94/60 1.485 Гбит/сек / 4.455 Гбит/сек, 742.5 МГц
- 3D-24/30 1.485 Гбит/сек / 4.455 Гбит/сек, 742.5 МГц
- 3D-50/60 2.97 Гбит/сек / 8.91 Гбит/сек, 1.485 ГГц
- 10/12/16-бит RGB/YCbCr 4:4:4
- 50/59.94/60fps 1.86-2.97 Гбит/сек. / 5.57-8.91 Гбит/сек, ≤ 1.485 ГГц
- 2160p (UHD/4K)
- HDMI 1.4b, 8-бит RGB/YCbCr 4:4:4, 10/12-бит 4:2:2 или 4:2:0
- 4096x2160p/24 (SMPTE) 2.97 Гбит/сек / 8.91 Гбит/сек, 1.485 ГГц
- 3840x2160p/23.98/24/29.97/30 2.97 Гбит/сек / 8.91 Гбит/сек, 1.485 ГГц
- HDMI 2.0, 8-бит YCbCr 4:2:0
- 2160p*/50/59.94/60 2.97 Гбит/сек / 8.91 Гбит/сек, 1.485 ГГц
- Режим HDMI 2.0, 8-бит 4:4:4, 10/12-бит 4:2:2 or 16-бит 4:2:0
- 2160p*/50/59.94/60-2D (CEA-861-F) 5.94 Гбит/сек / 17.82 Гбит/сек, 2.97 ГГц
- 2160p*30-3D 5.94 Гбит/сек / 17.82 Гбит/сек, 2.97 ГГц
- Графика в режимах VESA Все режимы, входящие в спецификацию HDMI 2.0, до 17.82 Гбит/сек
- 3D Видео Все форматы, поддерживаемые или указанные в спецификации HDMI 2.0
- Цветовое пространство RGB, YCbCr, xvYCC, Adobe sRGB, sYCC601, ITU-BT.2020
- Поддержка аудиоформатов PCM 2.0-7.1, DD/DTS HD 7.1, 3D Audio (10.2 / 22.2 / 30.2 каналов)
- Ethernet-канал HDMI Поддерживается в зависимости от системы
- Обратный аудиоканал HDMI Поддерживается в зависимости от системы
* Режимы HDMI 2.0 2160p поддерживают как оба формата высокого разрешения 4096 и 3840, так и анаморфное видео с соотношением сторон 4:3.
Модели
| Длина | Модель | AWG | Технология |  |
|||
|---|---|---|---|---|---|---|---|
 |
0.5м | K36036-0050-CH | 30 | Пассивная | |||
| 1.0м | K36036-0100-CH | 30 | Пассивная | ||||
| 1.5м | K36036-0150-CH | 30 | Пассивная | ||||
| 2.0м | K36036-0200-CH | 30 | Пассивная | ||||
| 3.0м | K36036-0300-CH | 30 | Пассивная | ||||
| 5.0м | K36036-0500-CH | 28 | Пассивная | ||||
