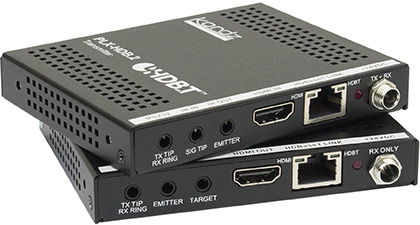

Номер модели: PLX-HDB.2
В комплект входят модули TX + RX, блок питания,
монтажные кронштейны.
Технические данные PDF
808KB
Руководство по установке PDF 684KB
Удлинитель HDMI® + Управления
Передача сигналов UHD AV + ИК + RS-232 до 40 м
Увеличьте длину интерфейса HDMI и шины управления через кабель CATx: просто, надежно и с одним источником питания.

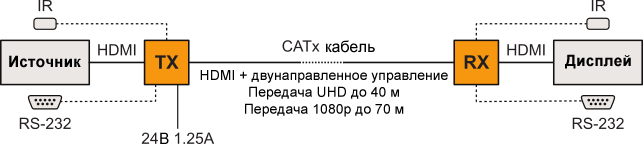

Комплект Kordz PLX-HDB.2 использует архитектуру HDBaseT™ для передачи видеосигнала сверхвысокой четкости UHD на расстояние до 40 м, видеосигнала 1080p – до 70 м, и двунаправленной передачи сигналов управления ИК и RS-232. Как передатчик (TX), так и приемник (RX) питаются от одного блока постоянного тока, подключенного в начале тракта со стороны источника сигнала. Оба модуля имеют высоту корпуса всего 16 мм с односторонним расположением всех разъемов, что позволяет легко установить их даже в тесном пространстве. Монтажные кронштейны входят в комплект. Инфракрасный кабель и кабель RS-232 продаются отдельно.
Краткие характеристики
- Используется с кабелями витой пары CATx UTP/FTP/STP
- Передача сигнала HDMI UHD до 40 м,
- Передача сигнала HDMI 1080/60 до 70 м,
- Поддержка HDMI 2.0 для UHD60 с глубиной цвета 8 бит 4:2:0,
- Поддержка HDMI 1.4 для UHD30 с глубиной цвета до 12 бит 4:2:2, 8 бит 4:4:4/sRGB
- Совместимость с протоколом защиты контента HDCP 2.2
- Имеется сертификация HDBaseT,
- Архитектура HDBaseT Lite VS010,
- Компактные размеры модулей
- Возможность установки на вертикальной поверхности с помощью монтажных кронштейнов с опциональным креплением (входят в комплект)
Соединительные разъемы

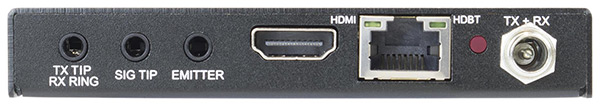

Передатчик (TX)

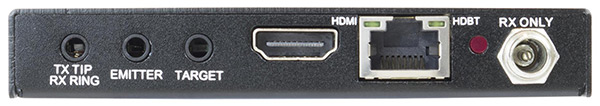

Приемник (RX)
Примечание: RX требует подключения питания только при использовании с модулем ТХ стороннего производителя. Kordz TX подает питание к приемнику через интерфейс HDBaseT.
Применение
- Передача AV-сигналов на расстояние до 70 м,
- Коммерческие и домашние системы класса high-end,
- Видео сверхвысокой четкости и профессиональная графика,
- Профиль связи для центральных или периферийных систем управления,
- Передатчик (TX) сертифицирован для использования со сторонним приемником (RX), имеющим сертификацию HDBaseT,*
- Приемник RX сертифицирован для использования со сторонним передатчиком ТХ с сертификацией HDBaseT*
* Полученная в результате система будет работать при самых низких общих настройках.
Эргономичность
- Компактные размеры: 103 x 84 x 16 мм,
- Одностороннее расположение всех разъемов позволяет разместить модули в узком пространстве,
- В комплект входят монтажные кронштейны и резиновые ножки с клейкой поверхностью,
- Вход постоянного тока с резьбой для фиксации штекера,
- Блок питания подключается только в начале тракта со стороны источника сигнала.
Стандарты
- Гарантия соответствия спецификации HDMI Member.
- Соответствие международному стандарту для источников питания DC со входом 100-264 В АС и сменными разъемами.
- Соответствие стандартам RoHS, CE, FCC и AU RCM
