АКТИВНЫЙ ОПТИЧЕСКИЙ HDMI КАБЕЛЬ 4K UHD 18Gbps С КОМПАКТНЫМ КОННЕКТОРОМ
Скачать Технические данные PDF
1042KB
Кабели Kordz серии PRS3 отличаются узкопрофильным полностью металлическим литым корпусом соединительного разъема и уникальными фиксирующими язычками штекера HDMI с силой удержания контакта 3 кг. Конструкция разъема исключает возможность выпадения штекера из блочной розетки и не подходят для повторного подсоединения/ отсоединения. Эта модель кабеля получила новый, более компактный коннектор. Кабель подходит для стационарной инсталляции и обеспечивает HDR / 3D / 4K / UHD / высокую частоту кадров. Выпускается в широком диапазоне размеров в соответствии с широкими задачами инсталляций – от 7,5 до 20 метров.
- Активный оптический кабель (AOC) с длинами от 7,5 до 20 метров, сертифицированный DPL Labs ™, 4K / UHD 18 Гбит/с
- Разъем шириной 18 мм, разработанный для протягивания через 25 мм кабелепровод
- Усиленные внутренние части для превосходной гибкости и прочности на разрыв во время установки
- Легкий вес и высокая гибкость
- Нет внешних требований к питанию - работает как 1-метровый HDMI-кабель
- 100% устройств протестированы на производственной линии на электрическую непрерывность на всех контактах с дополнительным тестом 4K (2160p / 60), 4: 4: 4, 17,82 Гбит/с
- Маркировка High Speed для всех длин
- Все кабели имеют LSZH “Low Smoke Zero Halogen“ оболочку – при горении не выделяют токсичных и корродирующих кислотных газов, и дыма
- Гарантия 5 лет
В серии также есть
пассивные HDMI кабели длиной 0,5-5м.
активные медные HDMI кабели длиной 7,5 – 12,5 м.
активные оптические HDMI кабели длиной 25 и 30 м
Быстрые ссылки: Технические характеристики Размеры Применение Модели
Cертификация DPL Labs 4K 18G-DC
DPL Labs - это ведущая отраслевая лаборатория по тестированию технологий Digital-HD (DHD). Специализируясь на решениях для цифровой коммутации - DPL Labs является создателем программы сертификации DPL.
Современные цифровые развлекательные A/V системы чрезвычайно требовательны к невероятно высоким скоростям передачи данных, не оставляя места для ошибок в вашем цифровом соединении.
Лаборатории DPL создали свою программу «Seal of Approval», чтобы помочь покупателям найти лучшие и самые надежные продукты Digital-HD (DHD). DPL Labs тщательно тестирует цифровые продукты с помощью строгого многоэлементного режима тестирования, который четко устанавливает производительность продукта.
Изделие с печатью DPL соответствует или превосходит стандарты DPL и гарантирует продукт высочайшего качества, который даст вам годы надежной работы.
Подробнее
здесь.
Технические характеристики
- Соответствие стандартам HDMI 7,5м - 20м Активные AOC
- Подтвержденная пропускная способность 6,0 Гбит/сек, 17,82 Гбит/сек (совокупная)
- Поддерживаемая скорость передачи данных > 6,0 Гбит/сек, 17,82 Гбит/сек (4K UHD)
- Поддерживаемая частота синхронизации HDMI 27-340 МГц
Конструкция
- TMDS 4 оптоволоконных проводника с полимерным покрытием
- Проводники Луженый медный провод сечением 32AWG
- Изоляция пары 4C+HEAC Твердый полиолефин, относительная диэлектрическая проницаемость ≤ 2,0
- Экранирование Фольга из алюминия/майлара + алюминиевая оплетка с 80% плотностью
- Оболочка кабеля TPE (термопластичный эластомер), для всех длин 10 м - 30 м
- Коннектор разъема HDMI Высококачественная пакетная сталь, 24-каратное золотое напыление в 1 микрон
- Контакты HDMI Сплошные, из бескислородной меди OFC с 24-каратной позолотой в 15 микрон
- Активная оптическая технология (10 м - 30 м) Направленная, оптические световоды в оболочке

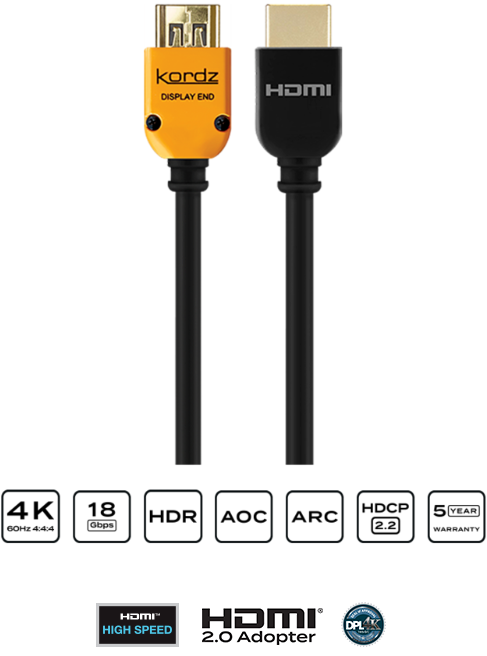

- Разъем со стороны источника Черный хромированный корпус из литого под давлением цинкового сплава (сборный)
- Разъем со стороны дисплея Корпус из литого под давлением цинкового сплава с порошковым покрытием оранжевого цвета (сборный)
Механические характеристики
- Диаметр кабеля Ø 5,0мм ± 0,2мм
- Установочная длина 50,3 мм
- Радиус изгиба кабеля 20 мм
- Сила удержания контакта (номинальная) 29,7 Ньютон (3 кг) +10/-5%

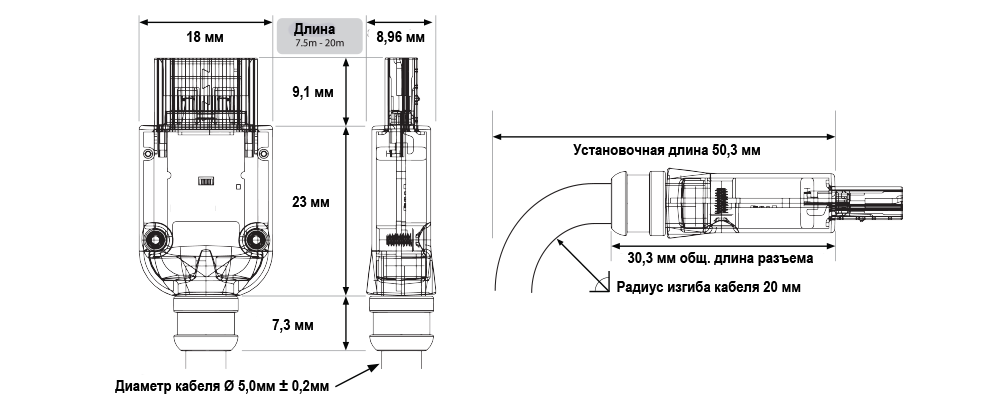

Размеры
Применение
- Для обеспечения требуемых стандартов при высокоскоростной HDMI коммутации на длинные расстояния в стационарных инсталляциях*,
- При длинах HDMI кабеля выше 7,5 м с технологией AOC для прямого соединения между AV-устройствами †,
- Подходит для прокладки в стенах через кабелепровод Ø 20 мм / 1",
- AV-системы в гостиничных номерах и барах,
- Цифровые рекламные вывески и видеостены,
- UHD видео и профессиональная графика высоким разрешением до 2160 пикс.,
- Инсталляция проекторов сверхвысокой четкости (UHD) 1080p и 2160p,
- Масштабируемые системы с поддержкой интерфейса HDMI 2.0
* Фирменные разъемы с фиксирующими язычками НЕ ПОДХОДЯТ для повторного подсоединения/отсоединения кабеля, поскольку они будут изнашиваться. Они предназначены только для стационарных инсталляций.
† Активные оптические кабели (AOC) 7,5 м - 20,0 м индивидуально настроены в соответствии со своей длиной. Следует избегать использования удлинителей или каких-либо адаптеров с любой стороны кабеля.
Прикладные характеристики
- Поддержка видеоформатов Скорость передачи на канал / совокупная пропускная
способность, полоса пропускания TMDS - Все варианты длины
- 480i/p, 576i/p ≤ 540 Мбит/сек / 1.62 Гбит/сек, 270 МГц
- 720p/60, 1080i/60 742.5 Мбит/сек / 2.22 Гбит/сек., 371.25 МГц
- 1080p
- 8-бит RGB/YCbCr 4:4:4, 10/12-бит 4:2:2 or 4:2:0
- 23.98/24/29.97/30 742.5 Мбит/сек / 2.22 Гбит/сек, 371.25 МГц
- 50/59.94/60 1.485 Гбит/сек / 4.455 Гбит/сек, 742.5 МГц
- 3D-24/30 1.485 Гбит/сек / 4.455 Гбит/сек, 742.5 МГц
- 3D-50/60 2.97 Гбит/сек / 8.91 Гбит/сек, 1.485 ГГц
- 10/12/16-бит RGB/YCbCr 4:4:4
- 50/59.94/60fps 1.86-2.97 Гбит/сек. / 5.57-8.91 Гбит/сек, ≤ 1.485 ГГц
- 2160p (UHD/4K)
- HDMI 1.4b, 8-бит RGB/YCbCr 4:4:4, 10/12-бит 4:2:2 или 4:2:0
- 4096x2160p/24 (SMPTE) 2.97 Гбит/сек / 8.91 Гбит/сек, 1.485 ГГц
- 3840x2160p/23.98/24/29.97/30 2.97 Гбит/сек / 8.91 Гбит/сек, 1.485 ГГц
- HDMI 2.0, 8-бит YCbCr 4:2:0
- 2160p*/50/59.94/60 2.97 Гбит/сек / 8.91 Гбит/сек, 1.485 ГГц
- Режим HDMI 2.0, 8-бит 4:4:4, 10/12-бит 4:2:2 or 16-бит 4:2:0
- 2160p*/50/59.94/60-2D (CEA-861-F) 5.94 Гбит/сек / 17.82 Гбит/сек, 2.97 ГГц
- 2160p*30-3D 5.94 Гбит/сек / 17.82 Гбит/сек, 2.97 ГГц
- Графика в режимах VESA Все режимы, входящие в спецификацию HDMI 2.0, до 17.82 Гбит/сек.
- 3D Видео Все форматы, поддерживаемые или указанные в спецификации HDMI 2.0
- Цветовое пространство RGB, YCbCr, xvYCC, Adobe sRGB, sYCC601, ITU-BT.2020
- Поддержка аудиоформатов PCM 2.0-7.1, DD/DTS HD 7.1, 3D Audio (10.2 / 22.2 / 30.2 каналов)
- Ethernet-канал HDMI Поддерживается в зависимости от системы
- Обратный аудиоканал HDMI Поддерживается в зависимости от системы
Модели
| Длина | Модель | Технология |  |
|||
|---|---|---|---|---|---|---|
| 7.5м | K36232-0750-CH | Активная оптическая, Направленная | ||||
| 10.0м | K36232-1000-CH | Активная оптическая, Направленная | ||||
| 12.5м | K36232-1250-CH | Активная оптическая, Направленная | ||||
| 15.0м | K36232-1500-CH | Активная оптическая, Направленная | ||||
| 17.5м | K36232-1750-CH | Активная оптическая, Направленная | ||||
| 20.0м | K36232-2000-CH | Активная оптическая, Направленная | ||||
