АКТИВНЫЙ ОПТИЧЕСКИЙ HDMI КАБЕЛЬ 4K UHD 18Gbps
Скачать Технические данные PDF
750KB

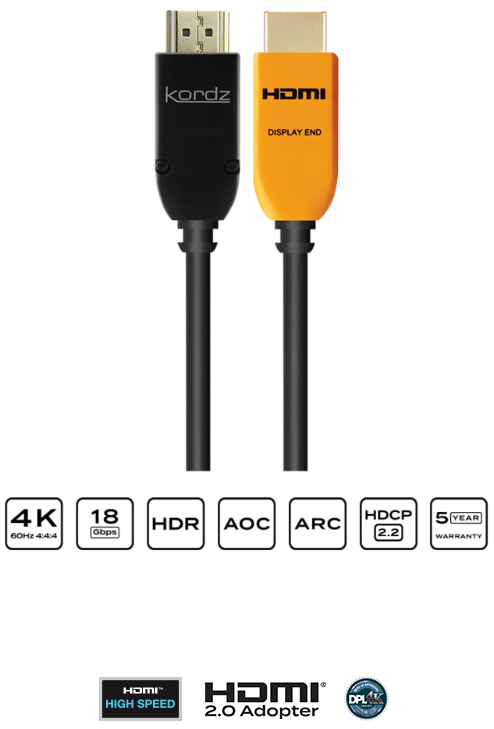

Кабель PRS3 AOC невероятно легкий, гибкий и долговечный. Он разработан и спроектирован специально для профессионалов в области домашних технологий и коммерческих интеграторов, в то время как конечный пользователь будет наслаждаться характеристиками производительности кабеля, обеспечивающего разрешение 4K с HDR и более. Элементы дизайна, которые выделяют эту модель среди остальных - это действительно гладкая, тонкая внешняя оболочка, облегчающая протягивание его в разных условиях, с нагрузкой на растяжение до 20 кг. Оболочка разъема спроектирована так, чтобы быть невероятно компактной. Она имеет ширину всего 18 мм, что обеспечивает легкое протягивание кабеля через кабелепровод 25 мм. Для этих целей рекомендуем использовать 25 мм техническую ПНД трубу. Эта модель в настоящее время доступна в длинах 25.0 м и 30.0 метров.
- Активный оптический кабель (AOC) с длиной 25 и 30 метров, сертифицированный DPL Labs™, 4K / UHD 18 Гбит/с
- Разъем шириной 18 мм, разработанный для протягивания через 25 мм кабелепровод
- Усиленные внутренние части для превосходной гибкости и прочности на разрыв во время установки
- Легкий вес и высокая гибкость
- Нет внешних требований к питанию - работает как 1-метровый HDMI-кабель
- 100% устройств протестированы на производственной линии на электрическую непрерывность на всех контактах с дополнительным тестом 4K (2160p / 60), 4: 4: 4, 17,82 Гбит/с
- Маркировка High Speed для всех длин
- Все кабели имеют LSZH “Low Smoke Zero Halogen“ оболочку – при горении не выделяют токсичных и корродирующих кислотных газов, и дыма
- Гарантия 5 лет
В серии также есть
пассивные HDMI кабели длиной 0,5-5м.
активные медные HDMI кабели длиной 7,5 – 12,5 м.
активные оптические HDMI кабели с компактным коннектором длиной 7,5-20 м.
Быстрые ссылки: Технические характеристики Размеры Применение Модели
Cертификация DPL Labs 4K 18G-DC
DPL Labs - это ведущая отраслевая лаборатория по тестированию технологий Digital-HD (DHD). Специализируясь на решениях для цифровой коммутации - DPL Labs является создателем программы сертификации DPL.
Современные цифровые развлекательные A/V системы чрезвычайно требовательны к невероятно высоким скоростям передачи данных, не оставляя места для ошибок в вашем цифровом соединении.
Лаборатории DPL создали свою программу «Seal of Approval», чтобы помочь покупателям найти лучшие и самые надежные продукты Digital-HD (DHD). DPL Labs тщательно тестирует цифровые продукты с помощью строгого многоэлементного режима тестирования, который четко устанавливает производительность продукта.
Изделие с печатью DPL соответствует или превосходит стандарты DPL и гарантирует продукт высочайшего качества, который даст вам годы надежной работы.
Подробнее
здесь.
Технические характеристики
- Соответствие стандартам HDMI 25м и 30м Активные AOC
- Подтвержденная пропускная способность 6,0 Гбит/сек, 17,82 Гбит/сек (совокупная)
- Поддерживаемая скорость передачи данных > 6,0 Гбит/сек, 17,82 Гбит/сек (4K UHD)
- Поддерживаемая частота синхронизации HDMI 27-340 МГц
Конструкция
- TMDS 4 оптоволоконных проводника с полимерным покрытием
- Проводники Луженый медный провод сечением 32AWG
- Изоляция пары 4C+HEAC Твердый полиолефин, относительная диэлектрическая проницаемость ≤ 2,0
- Экранирование Фольга из алюминия/майлара + алюминиевая оплетка с 80% плотностью
- Оболочка кабеля TPE (термопластичный эластомер), для всех длин 25 м и 30 м
- Коннектор разъема HDMI Высококачественная пакетная сталь, 24-каратное золотое напыление в 1 микрон
- Контакты HDMI Сплошные, из бескислородной меди OFC с 24-каратной позолотой в 15 микрон
- Активная оптическая технология Направленная, оптические световоды в оболочке
- Разъем со стороны источника Черный хромированный корпус из литого под давлением цинкового сплава (сборный)
- Разъем со стороны дисплея Корпус из литого под давлением цинкового сплава с порошковым покрытием оранжевого цвета (сборный)
Механические характеристики
- Диаметр кабеля Ø 5,0мм ± 0,2мм
- Установочная длина 54.8мм
- Радиус изгиба кабеля 20.0мм
- Сила удержания контакта (номинальная) 9,8 Ньютон (1 кг) +10/-5%

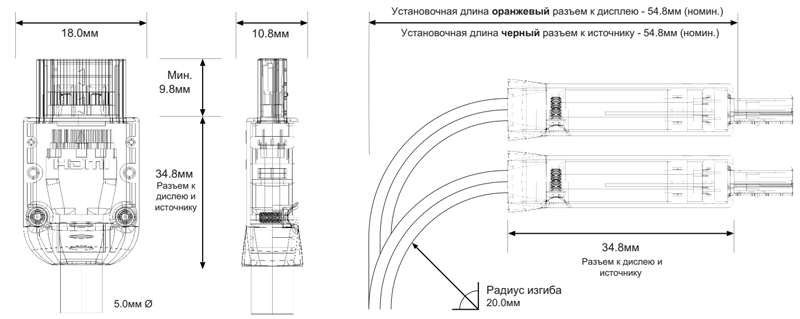

Размеры
Применение
- Для обеспечения требуемых стандартов при высокоскоростной HDMI коммутации на длинные расстояния в стационарных инсталляциях*,
- При длинах HDMI кабеля выше 10 м с технологией AOC для прямого соединения между AV-устройствами †,
- Подходит для прокладки в стенах через кабелепровод Ø 20 мм / 1",
- AV-системы в гостиничных номерах и барах,
- Цифровые рекламные вывески и видеостены,
- UHD видео и профессиональная графика высоким разрешением до 2160 пикс.,
- Инсталляция проекторов сверхвысокой четкости (UHD) 1080p и 2160p,
- Масштабируемые системы с поддержкой интерфейса HDMI 2.0
* Фирменные разъемы с фиксирующими язычками НЕ ПОДХОДЯТ для повторного подсоединения/отсоединения кабеля, поскольку они будут изнашиваться. Они предназначены только для стационарных инсталляций.
† Активные оптические кабели (AOC) 25,0 м и 30,0 м индивидуально настроены в соответствии со своей длиной. Следует избегать использования удлинителей или каких-либо адаптеров с любой стороны кабеля.
Прикладные характеристики
- Поддержка видеоформатов Скорость передачи на канал / совокупная пропускная
способность, полоса пропускания TMDS - Все варианты длины
- 480i/p, 576i/p ≤ 540 Мбит/сек / 1.62 Гбит/сек, 270 МГц
- 720p/60, 1080i/60 742.5 Мбит/сек / 2.22 Гбит/сек., 371.25 МГц
- 1080p
- 8-бит RGB/YCbCr 4:4:4, 10/12-бит 4:2:2 or 4:2:0
- 23.98/24/29.97/30 742.5 Мбит/сек / 2.22 Гбит/сек, 371.25 МГц
- 50/59.94/60 1.485 Гбит/сек / 4.455 Гбит/сек, 742.5 МГц
- 3D-24/30 1.485 Гбит/сек / 4.455 Гбит/сек, 742.5 МГц
- 3D-50/60 2.97 Гбит/сек / 8.91 Гбит/сек, 1.485 ГГц
- 10/12/16-бит RGB/YCbCr 4:4:4
- 50/59.94/60fps 1.86-2.97 Гбит/сек. / 5.57-8.91 Гбит/сек, ≤ 1.485 ГГц
- 2160p (UHD/4K)
- HDMI 1.4b, 8-бит RGB/YCbCr 4:4:4, 10/12-бит 4:2:2 или 4:2:0
- 4096x2160p/24 (SMPTE) 2.97 Гбит/сек / 8.91 Гбит/сек, 1.485 ГГц
- 3840x2160p/23.98/24/29.97/30 2.97 Гбит/сек / 8.91 Гбит/сек, 1.485 ГГц
- HDMI 2.0, 8-бит YCbCr 4:2:0
- 2160p*/50/59.94/60 2.97 Гбит/сек / 8.91 Гбит/сек, 1.485 ГГц
- Режим HDMI 2.0, 8-бит 4:4:4, 10/12-бит 4:2:2 or 16-бит 4:2:0
- 2160p*/50/59.94/60-2D (CEA-861-F) 5.94 Гбит/сек / 17.82 Гбит/сек, 2.97 ГГц
- 2160p*30-3D 5.94 Гбит/сек / 17.82 Гбит/сек, 2.97 ГГц
- Графика в режимах VESA Все режимы, входящие в спецификацию HDMI 2.0, до 17.82 Гбит/сек.
- 3D Видео Все форматы, поддерживаемые или указанные в спецификации HDMI 2.0
- Цветовое пространство RGB, YCbCr, xvYCC, Adobe sRGB, sYCC601, ITU-BT.2020
- Поддержка аудиоформатов PCM 2.0-7.1, DD/DTS HD 7.1, 3D Audio (10.2 / 22.2 / 30.2 каналов)
- Ethernet-канал HDMI Поддерживается в зависимости от системы
- Обратный аудиоканал HDMI Поддерживается в зависимости от системы
Модели
| Длина | Модель | Технология |  |
|||
|---|---|---|---|---|---|---|
| 25.0м | K36212-2500-CH | Активная оптическая, Направленная | ||||
| 30.0м | K36212-3000-CH | Активная оптическая, Направленная | ||||
