one

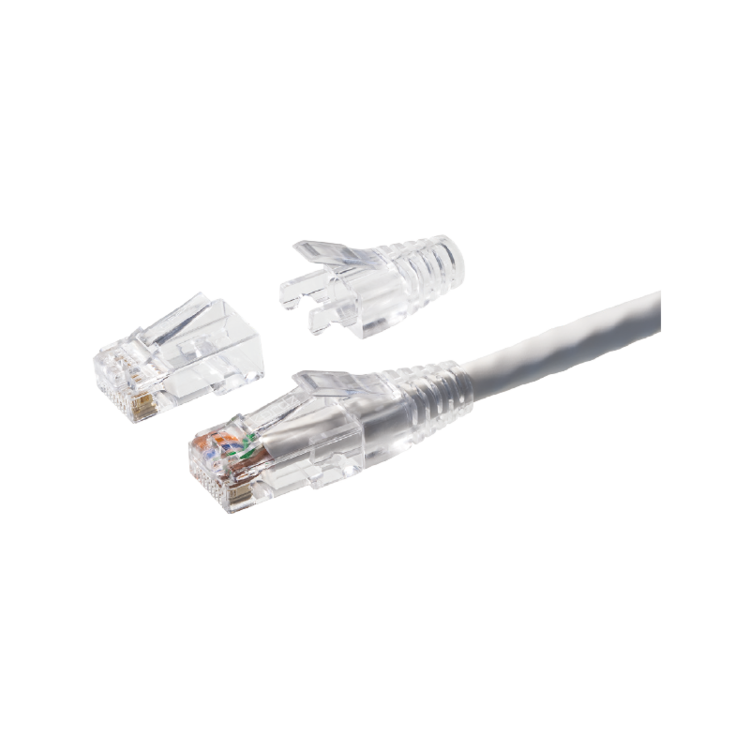

Оконечный разъем RJ45 CAT6 с компенсатором натяжения для быстрого монтажа

Скачать Технические данные PDF PDF icon

one-rj45-cat6

Оконечные разъемы для быстрого монтажа Kordz CAT6 RJ45 специально разработаны для того, чтобы упростить процесс инсталляции для установщиков. Даже такая мелкая деталь как RJ45 должна быть правильно спроектирована и собрана с использованием высокоточных процессов, чтобы обеспечить нормальную работу соединения. Разъемы RJ45 совместимы с одножильными и многожильными кабелями и имеют 8 зубчатых контактов (позолоченных) и 8 проводников.
Оконечный разъем Kordz CAT6 RJ45 позволяет быстро и эффективно выполнить терминальную заделку провода CAT6 любой длины. Большой открытый участок кабеля сокращает расстояние между проводами и контактами, гарантируя оптимальные рабочие характеристики и надежное соединение. Проходной соединитель Kordz Pass Through CAT6 дает возможность быстро установить разъем RJ45.
Проводники легко продеваются сквозь разъем RJ45, обеспечивая удобный контроль последовательности подсоединения проводов.

Компенсатор натяжения продается отдельно: Предлагается в контейнерах по 100 шт.
Рекомендуемый инструмент: Kordz ONE-RJ45TOOL1

Технические характеристики разъема

№ детали: P1R45M-C6XU-CL

Категория кабеля: CAT6
Технические стандарты: TIA/EIA-568-2-D
Материал корпуса: Поликарбонат
Класс горючести UL: UL94V-2 (соответствует RoHS)
Тип контакта: Три зубчатых контакта для цельной/витой жилы
Материал контакта: Медь
Покрытие контакта: Позолоченный 50p (1,27 pm)
Цвет корпуса: Прозрачный
Тип экранирования: Неэкранированный
Рабочая температура: От -10° до 60°C
Номинальное напряжение/сила тока (для UL): 125 В АС/1,5 А
Предельное диэлектрическое напряжение: 1500 В DC / AC (пик)
Сопротивление контакта: < 20 мОм
Сопротивление изоляции: > 500 МОм
Циклы вставки/извлечения: > 1250 циклов
Диаметр провода min/max: min Ø: 0,92 мм, max Ø: 1,02 мм
Диаметр проводника min/max: min Ø: 0,405 мм (26AWG) max Ø: 0,511 мм (24AWG)
Максимальный диаметр кабеля в оболочке: Внешний диаметр 6,5 мм

Упаковка

Тип упаковки: Пластиковый контейнер многократного использования
Кол-во шт. в контейнере: 100 шт.
Размеры контейнера: 68 мм (Ш) x 68 мм (Г) x 120 мм (В)
Общая картонная коробка: На 32 контейнера
Размеры общей картонной коробки: 265 мм (Ш) x 341 мм (Г) x 330 мм (В)

Технические характеристики компенсатора натяжения

№ детали: P1R45S-C6XU-CL

Материал корпуса: Поликарбонад
Класс горючести UL: UL94V-2 (соответствует RoHS)
Внутренний диаметр: Ø 6,0 мм
Цвет: Прозрачный

Упаковка

Тип упаковки: Пластиковый контейнер многократного использования
Кол-во шт. в контейнере: 100 шт.
Размеры контейнера: 68 мм (Ш) x 68 мм (Г) x 120 мм (В)
Общая картонная коробка: На 32 контейнера
Размеры общей картонной коробки: 265 мм (Ш) x 341 мм (Г) x 330 мм (В)

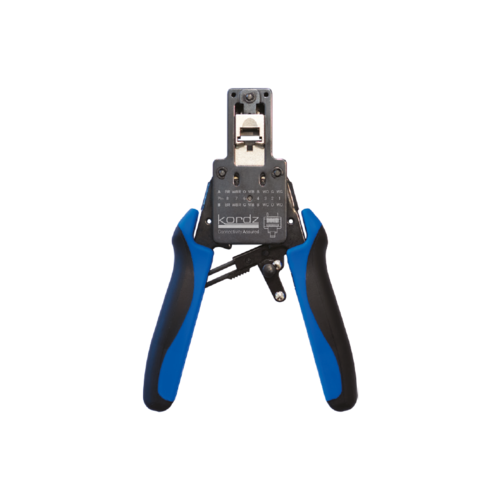

Рекомендуемый инструмент

ONE RJ45 TOOL

tooltooll

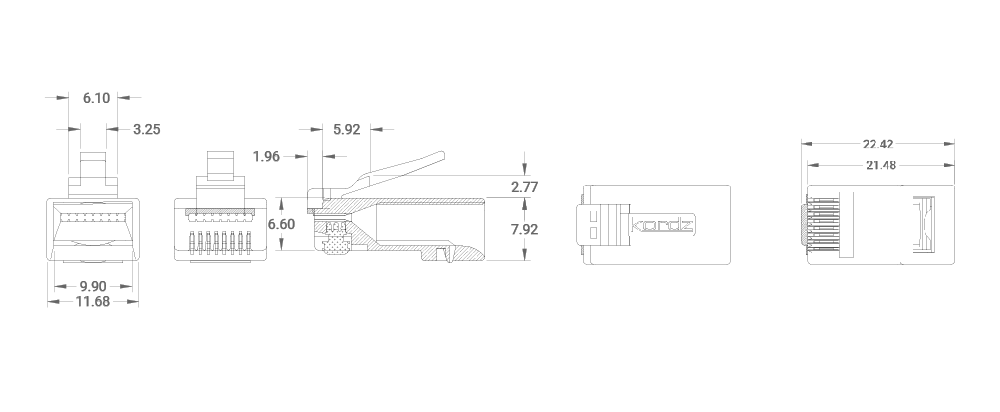

Размеры

PRS dimensions
