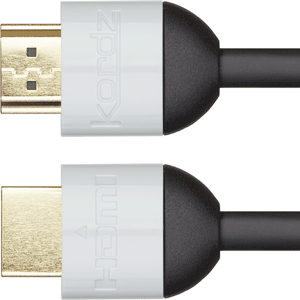

HDMI®-кабель PRO Integrator
Скачать Технические данные PDF
1718KB
Серия Kordz PRO включает в себя HDMI-кабели общего назначения, разработанные для системных интеграторов c высокими требованиями. Используемые в них материалы и элементы конструкции обеспечивают оптимальный баланс между экономичностью и надежными рабочими характеристиками с сохранением принципиально важных особенностей всех HDMI-кабелей Kordz, таких как поддержание целостности цифрового сигнала.
- Разработаны и сконструированы для успешной и долговечной инсталляции оборудования,
- Высокоскоростные кабели c Ethernet длиной до 5 м для поддержки сигналов 2160p (4K),
- Стандартные кабели с Ethernet длиной до 20 м для операционной поддержки сигналов 1080p/60,
- Индукционная пайка контактных переходов для максимальной однородности соединения между разъемами,
- Экономичная конструкция хвостовика разъема из АБС-пластика + ПВХ и соединительный разъем HDMI из многослойной пакетной стали (folded steel),
- 100% производственное испытание кабелей на электрическую непрерывность всех контактов с применением тестового сигнала 1080p/60,
- Огнестойкость по стандартам UL CMG у кабелей длиной от 5 м,
- Ограниченная пожизненная гарантия,
- Компания имеет лицензию HDMI 2.0 Adopter.
Быстрые ссылки: Технические характеристики Размеры Применение Модели
Технические характеристики
Соответствие стандартам HDMI длиной ≤ 5 м
- Сертификация HDMI CTS Высокоскоростной с Ethernet
- Подтвержденная пропускная способность 3,4 Гбит/сек, 10,2 Гбит/сек (совокупная)
- Поддерживаемая скорость передачи данных > 3,4 Гбит/сек (4K UHD)
- Поддерживаемая частота синхронизации HDMI 27-340 МГц
Соответствие стандартам HDMI длиной 7.5м - 20м
- Сертификация HDMI CTS Стандартный с Ethernet
- Подтвержденная пропускная способность 0,7425 Гбит/сек, 2,25 Гбит/сек (совокупная)
- Поддерживаемая скорость передачи данных > 1,485 Гбит/сек (1080p/60)
- Поддерживаемая частота синхронизации HDMI 27-148,5 МГц
Конструкция
- Проводники Одножильные 30-24AWG OFC, в зависимости от длины
- Изоляция TMDS HD-PE относительная диэлектрическая проницаемость ≤1.7
- Изоляция пары 4C + HEAC Полиолефин, относительная диэлектрическая проницаемость ≤ 2,0
- Экранирование пары TMDS Фольга из алюминия/майлара с 25% нахлестом
- Внешний экран Фольга из алюминия/майлара + алюминиевая оплетка с 85% плотностью
- Оболочка кабеля ПВХ с огнестойкостью стандарта UL CMG
- Корпус разъема HDMI Премиальная многослойная пакетная сталь с 24-каратной позолотой в 1 микрон
- Контакты HDMI Сплошные из бескислородной меди OFC с 24-каратной позолотой в 15 микрон
- Концевая заделка Бесконтактная инфракрасная/индукционная пайка
- Хвостовик разъема HDMI АБС-пластик с ослабителем натяжения из ПВХ
Механические характеристики
- Диаметр кабеля 30AWG 5.7мм | 26AWG 8.0мм | 24AWG 8.6мм
- Установочная длина Зависит от диаметра кабеля (см. ниже)
- Радиус изгиба кабеля Зависит от диаметра кабеля (см. ниже)
- Сила удержания контакта (номинальная) 9,9 Ньютон (1 кг) +10/-5%

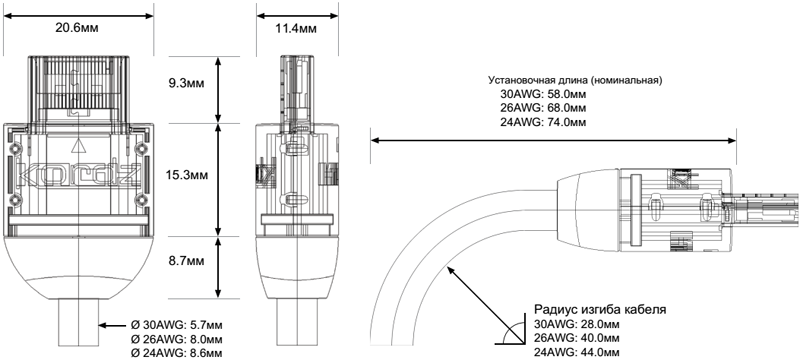

Размеры
Применение
- Высоконадежные HDMI-соединения до 20 м с поддержкой формата 1080p/60,
- Жилые дома,
- Стойки и шкафы для AV-аппаратуры,
- Офисные помещения и комнаты для совещаний,
- Образовательные учреждения.
Прикладные характеристики
- Поддержка видеоформатов Скорость передачи на канал / совокупная пропускная
способность, полоса пропускания TMDS - Все варианты длины
- 480i/p, 576i/p ≤ 540 Мбит/сек / 1.62 Гбит/сек, 270 МГц
- 720p/60, 1080i/60 742.5 Мбит/сек / 2.22 Гбит/сек, 371.25 МГц
- 1080p/24-30, 8/10/12-бит YCbCr 4:2:0/4:2:2, 8-бит 4:4:4 742.5 Мбит/сек / 2.22 Гбит/сек, 371.25 МГц
- 1080p/50-60, 8/10/12-бит YCbCr 4:2:0/4:2:2, 8-бит 4:4:4 148.5 Мбит/сек / 4.455 Гбит/сек, 742.5 МГц
- Длина только до 5 м (High Speed)
- 1080p/50-60, 10/12/16-бит YCbCr/RGB 4:4:4 макс. 2.97 Гбит/сек / 8.91 Гбит/сек, 1.485GHz
- 2160p (UHD/4K)
- 2160p/23.98/24/29.97/30, 8-бит RGB/YCbCr 4:4:4, 10/12-бит 4:2:2 or 4:2:0 2.97 Гбит/сек / 8.91 Гбит/сек, 1.485GHz
- 2160p/50/59.94/60, 8-бит YCbCr 4:2:0 (HDMI 2.0) 2.97 Гбит/сек / 8.91 Гбит/сек, 1.485GHz
- Режим HDMI 2.0
- 2160p*/50/59.94/60, 8-бит 4:4:4, 10/12/16-бит 4:2:2/4:4:4 макс. 5.94 Гбит/сек / 17.82 Гбит/сек, 2.97GHz
- Графика в режимах VESA Все режимы, входящие в спецификацию HDMI
- 3D Видео Все форматы, поддерживаемые или указанные в спецификации HDMI
- Цветовое пространство RGB, YCbCr, xvYCC, Adobe sRGB, sYCC601, ITU-BT.2020
- Поддержка аудиоформатов PCM 2.0-7.1, DD/DTS HD 7.1, 3D Audio
- 3D Audio (10.2/22.2/30.2 каналов) Поддерживается в зависимости устройств и формата видеосигнала
- Ethernet-канал HDMI Поддерживается в зависимости от системы
- Обратный аудиоканал HDMI Поддерживается в режимах Single и Common
* Режимы HDMI 2.0 2160p поддерживают как оба формата высокого разрешения 4096 и 3840, так и анаморфное видео с соотношением сторон 4:3.
Модели
| Длина | Модель | AWG | Макс. разрешение |  |
|||
|---|---|---|---|---|---|---|---|
 |
0.5м | PRO-HD0050 | 30 | 2160p (UHD) | |||
| 1.0м | PRO-HD0100 | 30 | 2160p (UHD) | ||||
| 1.5м | PRO-HD0150 | 30 | 2160p (UHD) | ||||
| 2.0м | PRO-HD0200 | 30 | 2160p (UHD) | ||||
| 3.0м | PRO-HD0300 | 30 | 2160p (UHD) | ||||
| 5.0м | PRO-HD0500 | 28 | 2160p (UHD) | ||||
 |
7.5м | PRO-HD0750 | 26 | 1080p/60 | |||
| 10.0м | PRO-HD1000 | 26 | 1080p/60 | ||||
| 12.5м | PRO-HD1250 | 24 | 1080p/60 | ||||
| 15.0м | PRO-HD1500 | 24 | 1080p/60 | ||||
| 20.0м | PRO-HD2000 | 24 | 1080p/60 | ||||
