UHD/4K HDMI®-кабель R.3 для ответственных инсталляций
Скачать Технические данные PDF
1550KB

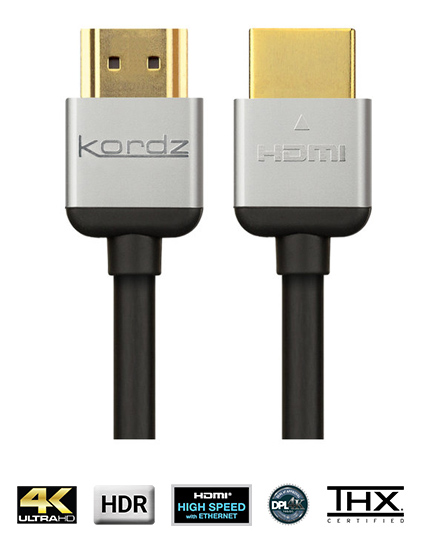

Kабель Кordz R.3 разработан для заказных коммерческих и частных инсталляций AV-аппаратуры в 19” стойках. Уникальная комбинация литого под давлением разъема HDMI, гибкого безгалогенового кабеля сечением 32AWG и легкой низкопрофильной конструкции обеспечивает непревзойденную гибкость и надежность инсталляции.
- Разработан и сконструирован для максимально продолжительной непрерывной эксплуатации,
- Длина отрезков от 0,3 м до 3,0 м с шагом 0,3 м, от 3,0 м до 5,4 м с шагом 0,6 м дает возможность точного подбора необходимой длины кабеля для каждой инсталляции,
- Одножильные проводники 32AWG из бескислородной меди OFC,
- Индукционная пайка контактных переходов для максимальной однородности соединения между разъемами,
- Износостойкий литой под давлением соединительный разъем из сплава цинка испытан на ≥1000 рабочих циклов и силу удержания контакта 2 кг,
- 100% кабелей прошли производственные испытания на коэффициент битовых ошибок NIL Bit Error Rate (BER) при скорости символов 340Mcsc с частотой эксплуатационных отказов <0,05%,
- Безгалогеновая конструкция,
- Сертификат THX® 4K
- Сертификат DPL Labs 4K UHD - 18G-DC18
- Ограниченная пожизненная гарантия,
Быстрые ссылки: Технические характеристики Размеры Применение Модели
Cертификация
DPL Labs - это ведущая отраслевая лаборатория по тестированию технологий Digital-HD (DHD). Специализируясь на решениях для цифровой коммутации - DPL Labs является создателем программы сертификации DPL.
Современные цифровые развлекательные A/V системы чрезвычайно требовательны к невероятно высоким скоростям передачи данных, не оставляя места для ошибок в вашем цифровом соединении.
Лаборатории DPL создали свою программу «Seal of Approval», чтобы помочь покупателям найти лучшие и самые надежные продукты Digital-HD (DHD). DPL Labs тщательно тестирует цифровые продукты с помощью строгого многоэлементного режима тестирования, который четко устанавливает производительность продукта.
Изделие с печатью DPL соответствует или превосходит стандарты DPL и гарантирует продукт высочайшего качества, который даст вам годы надежной работы.
Подробнее
здесь.
Программа сертификации THX включает в себя сложный комплекс из 75 тестов, выходящих за рамки спецификации HDMI® Compliance Test Specification (CTS), в том числе тест на стабильность высокой пропускной способности до 18 Гбит/сек (совокупная скорость передачи), безотказную системную операционную совместимость, точное соответствие блочному разъему и общее премиальное качество изготовления. Это самый всеобъемлющий режим тестирования кабелей в мире, сертифицирующий их как лучшие в своей области.
Подробнее о программе THX Interconnect Certification можно узнать здесь.
DarbeeVision Inc. является создателем технологии Darbee Visual Presence™ (DVP), автоматически корректирующей изображение в соответствии с человеческим восприятием. Эта технология используется в выносных процессорах обработки изображения DVP-5000 Darblet и DVP-5100CIE (Custom Installer Edition), а также интегрирована в Blu-ray-плееры Oppo премиальной серии ‘D’ для достижения исключительно высокого качества визуального воспроизведения.
Компания Darbee сертифицировала HDMI-кабель Kordz R.3, особо отметив надежность соединения, точность передачи сигнала и экранирование интерференции. Это гарантирует полное соответствие кабеля стандартам FCC (Федеральной комиссии по связи США) как со стороны порта HDMI Darbee, так и на приемном конце соединения, что обеспечивает безупречную целостность передачи обработанного сигнала к дисплею.
Технические характеристики
Соответствие стандартам HDMI
- Сертификация HDMI CTS High Speed with Ethernet (Категория 2)
- Поддерживаемая скорость передачи данных >6,0 Гбит/сек, 17,82 Гбит/сек (совокупная)
- Поддерживаемая частота синхронизации HDMI 27-340 МГц
Конструкция
- Проводники Одножильные 32AWG OFC
- Изоляция TMDS Вспененный полиэтилен, относительная диэлектрическая проницаемость ≤1,45
- Изоляция пары 4C+HEAC Твердый полиолефин, относительная диэлектрическая проницаемость ≤ 2,0
- Экранирование Пары TMDS Фольга из алюминия/майлара, нахлест 25%
- Экранирование внешний экран Фольга из алюминия/майлара + медная оплетка с 90% плотностью
- Оболочка кабеля Безгалогенный полиэтилен TPE, черный, Ø 4,8 мм
- Коннектор разъема HDMI Износостойкий, литой из цинкового сплава, с 24-каратным золотым напылением в 1 микрон
- Контакты HDMI Сплошные, из бескисл. меди OFC с 24-каратным золотым напылением в 15 микрон
- Концевая заделка Бесконтактная инфракрасная / индукционная пайка
- Корпус разъема HDMI Передняя часть из анодированного алюминия и безгалогенного полиэтилена ТРЕ
Механические характеристики
- Установочная длина 47.0 мм
- Радиус изгиба кабеля 20.0 мм
- Сила удержания контакта (номинальная) 20 Ньютон (примерно 2 кг) +10/-5%

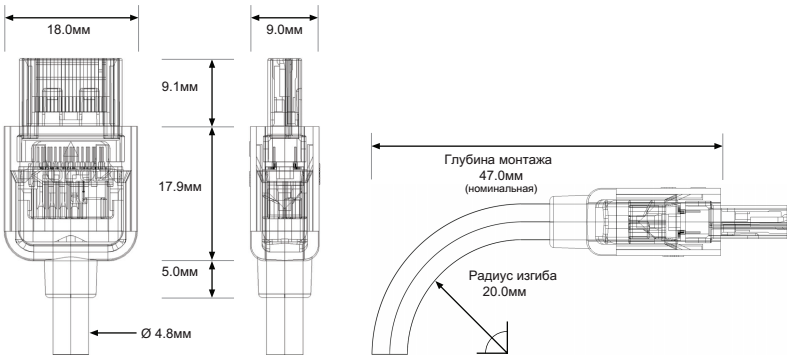

Размеры
Применение
- Устранение типичных проблем, связанных с сопряжением оборудования через интерфейс HDMI при инсталляции в стойках,
- Тщательное экранирование позволяет собирать кабели в жгуты без риска возникновения интерференции или перекрестных помех,
- Эталонно низкий уровень отказов и надежная конструкция для максимальной коммерческой рентабельности инсталляции,
- Шаг длины 0,3 м позволяет оптимизировать маршрутизацию сигнала без использования излишнего кабеля,
- Видео сверхвысокой четкости UHD и профессиональная графика,
- Водный транспорт,
- Отели и бары,
- Комнаты для совещаний и учебные центры. Этот кабель подходит для многократного подсоединения / отсоединения,
- Коммутация цифровых рекламных вывесок или видеостен с передачей сигнала на короткое расстояние,
- Масштабирование системы с интерфейсом HDMI 2.0.
Прикладные характеристики
- Поддержка видеоформатов Скорость передачи на канал / совокупная пропускная
способность, полоса пропускания TMDS - 480i/p, 576i/p ≤ 540 Мбит/сек / 1.62 Гбит/сек, 270 МГц
- 720p/60, 1080i/60 742.5 Мбит/сек / 2.22 Гбит/сек., 371.25 МГц
- 1080p
- 8-бит RGB/YCbCr 4:4:4, 10/12-бит 4:2:2 or 4:2:0
- 23.98/24/29.97/30 742.5 Мбит/сек / 2.22 Гбит/сек, 371.25 МГц
- 50/59.94/60 1.485 Гбит/сек / 4.455 Гбит/сек, 742.5 МГц
- 3D-24/30 1.485 Гбит/сек / 4.455 Гбит/сек, 742.5 МГц
- 3D-50/60 2.97 Гбит/сек / 8.91 Гбит/сек, 1.485 ГГц
- 10/12/16-бит RGB/YCbCr 4:4:4
- 50/59.94/60fps 1.86-2.97 Гбит/сек. / 5.57-8.91 Гбит/сек, ≤ 1.485 ГГц
- 2160p (UHD/4K)
- HDMI 1.4b, 8-бит RGB/YCbCr 4:4:4, 10/12-бит 4:2:2 или 4:2:0
- 4096x2160p/24 (SMPTE) 2.97 Гбит/сек / 8.91 Гбит/сек, 1.485 ГГц
- 3840x2160p/23.98/24/29.97/30 2.97 Гбит/сек / 8.91 Гбит/сек, 1.485 ГГц
- HDMI 2.0, 8-бит YCbCr 4:2:0
- 2160p*/50/59.94/60 2.97 Гбит/сек / 8.91 Гбит/сек, 1.485 ГГц
- Режим HDMI 2.0, 8-бит 4:4:4, 10/12-бит 4:2:2 or 16-бит 4:2:0
- 2160p*/50/59.94/60-2D (CEA-861-F) 5.94 Гбит/сек / 17.82 Гбит/сек, 2.97 ГГц
- 2160p*30-3D 5.94 Гбит/сек / 17.82 Гбит/сек, 2.97 ГГц
- Графика в режимах VESA Все режимы, входящие в спецификацию HDMI 2.0
- 3D Видео Все форматы, поддерживаемые или указанные в спецификации HDMI 2.0
- Цветовое пространство RGB, YCbCr, xvYCC, Adobe sRGB, sYCC601, ITU-BT.2020
- Поддержка аудиоформатов PCM 2.0-7.1, DD/DTS HD 7.1, 3D Audio (10.2 / 22.2 / 30.2 каналов)
- Ethernet-канал HDMI Поддерживается в зависимости от системы
- Обратный аудиоканал HDMI Поддерживается в зависимости от системы
* Режимы HDMI 2.0 2160p поддерживают как оба формата высокого разрешения 4096 и 3840, так и анаморфное видео с соотношением сторон 4:3.
Модели
| Длина | Модель |  |
 |
|||
|---|---|---|---|---|---|---|
 |
0.3м | R.3-HD0030 | ||||
| 0.6м | R.3-HD0060 | |||||
| 0.9м | R.3-HD0090 | |||||
| 1.2м | R.3-HD0120 | |||||
| 1.5м | R.3-HD0150 | |||||
| 1.8м | R.3-HD0180 | |||||
| 2.1м | R.3-HD0210 | |||||
| 2.4м | R.3-HD0240 | |||||
| 2.7м | R.3-HD0270 | |||||
| 3.0м | R.3-HD0300 | |||||
| 3.6м | R.3-HD0360 | |||||
| 4.2м | R.3-HD0420 | |||||
| 4.8м | R.3-HD0480 | |||||
| 5.4м | R.3-HD0540 | |||||
