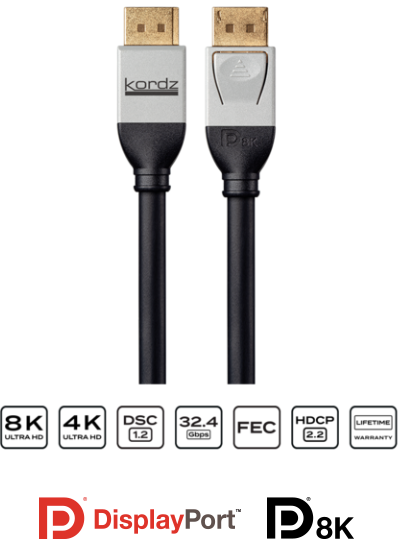

Кабель Kordz PRO 8K, 32,4 Гб/сек DisplayPort™
Скачать Технические данные PDF
Кабель Kordz DisplayPort™ 1.4 HBR3 серии PRO разработан и сконструирован для обеспечения надежного соединения между ПК с поддержкой интерфейса DisplayPort™ (игровым) или ноутбуком и UHD-монитором 8K/60 Гц или 4K/120 Гц или другим устройством с поддержкой DisplayPort™.
Kordz PRO DisplayPort™ — это кабель общего назначения, разработанный для системных интеграторов c высокими требованиями. Используемые в них материалы и элементы конструкции обеспечивают оптимальный баланс между экономичностью и надежными рабочими характеристиками с сохранением принципиально важных особенностей всех цифровых кабелей Kordz, таких как поддержание целостности цифрового сигнала.
- Разработан и сконструирован для успешной инсталляции и долговечной работы оборудования
- Интерфейс DisplayPort™ 1.4 8K предлагает обратную совместимость с более ранними версиями DisplayPort™
- Поддерживает дисплеи высокого разрешения вплоть до 8K (7680 x 4320), 60 Гц
- Поддерживает режим высокоскоростной передачи данных High Bit Rate 3 (HBR3) с пропускной способностью до 32,4 Гб/сек
- Поддерживает технологию сжатия потока данных Display Stream Compression (DSC) 1.2
- Поддерживает технологию Forward Error Correction (FEC) (исправление ошибок методом упреждения)
- Поддерживает технологию High Dynamic Range (HDR) и HDCP 2.2
- Расширенная передача аудиосигнала ( Expanded Audio Transport) — до 32 аудиоканалов
- Частота дискретизации аудиосигнала 1536 кГц и поддержка всех известных аудиоформатов
- Инфракрасная пайка контактных переходов для максимальной однородности соединения между разъемами
- Конструкция из АБС-пластика с компенсатором натяжения из ПВХ и литой под давлением позолоченный разъем
- Защелкивающийся разъем DisplayPort™ обеспечивает надежное бесперебойное соединение
- Сертификат соответствия стандарту DisplayPort™
Технические характеристики
Сертификация кабеля DisplayPort™: ≤ 5 м ПАССИВНЫЙ
Стандарт DisplayPort™: HBR3 (High Bit Rate 3)
Подтвержденная VESA пропускная способность: 8,1 Гб/сек, 32,4 Гб/сек (совокупная)
Поддерживаемая скорость передачи: ≥ 8,1 Гб/сек, 32,4 Гб/сек (совокупная) (8K UHD)
Конструкция
Основные проводники: Твердотельная бескислородная медь OFC, 34-28 AWG в зависимости от длины
Вспомогательные проводники: Твердотельная бескислородная медь OFC, 34-28 AWG в зависимости от длины
Изоляция:
Основная: Полиэтилен / полипропилен в зависимости от длины
Вспомогательная: Полиэтилен
Экранирование:
Первичное: Алюминий/майлар, 100% покрытие
Внешнее: Алюминий/майлар, 100% покрытие + луженая медная оплетка, плотность покрытия min. 85%
Материал оболочки кабеля:
< 2,0 м: ПВХ с огнестойкостью VW-1
> 3,0 м: ПВХ с огнестойкостью UL-CMG
Корпус разъема DP: Премиальный литой под давлением с 24 К позолотой в 1 микрон
Контакты разъема DP: Твердотельная бескислородная медь OFC с 24 К позолотой в 15 микрон
Концевая заделка: Бесконтактная инфракрасная индукционная пайка
Хвостовик разъема DP: Передний корпус из АБС-пластика с литой опорой и компенсатором натяжения из ПВХ
Механические характеристики
Радиус изгиба: ≤ 2,0 м : 34 AWG, 18,0 мм | ≥ 3,0 м : 28 AWG, 30,0 мм
Сечение кабеля: ≤ 2,0 м : 34 AWG, 4,5 мм | ≥ 3,0 м : 28 AWG, 7,5 мм
Глубина монтажа: ≤ 2,0 м : 34 AWG, 61,1 мм | ≥ 3,0 м : 28 AWG, 73,1 мм
Сила удержания контакта: Фиксация соединения на защелке

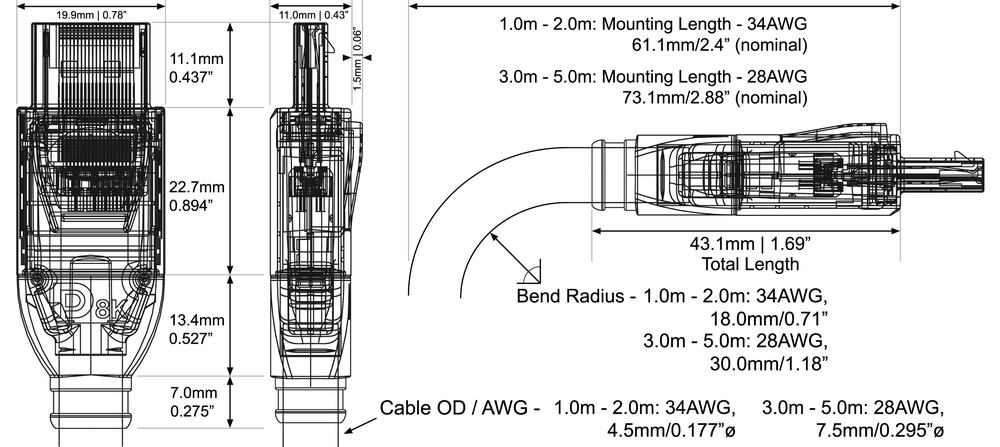

Размеры
Прикладные характеристики
Поддержка видеоформатов - Скорость передачи на канал (4-канальный режим) / Совокупная
Для всех вариантов длины
4K UHD:
8-bit RGB/YCbCr 4:4:4, 10/12-bit 4:2:2 or 4:2:0:
4096 x 2160p/24 - 2.23 Гбит/сек./8.91 Гбит/сек.
3840 x 2160p/23.98/24/29.97/30 - 2.23 Гбит/сек./8.91 Гбит/сек.
8-bit YCbCr 4:2:0:
3840 x 2160p/50/59.94/60 - 2.23 Гбит/сек./8.91 Гбит/сек.
8-bit 4:4:4, 10/12-bit 4:2:2 or 16-bit 4:2:0:
3840 x 2160p/50/59.94/60-2D - 4.46 Гбит/сек./17.82 Гбит/сек.
3840 x 2160p/30-3D - 4.46 Гбит/сек./17.82 Гбит/сек.
3840 x 2160p/120 - 8.91 Гбит/сек./35.64 Гбит/сек.
3840 x 2160p/240 - 17.82 Гбит/сек./71.28 Гбит/сек.*
5K Wide UHD:
8-bit RGB/YCbCr 4:4:4, 10/12-bit 4:2:2 or 4:2:0:
5120 x 2160/24 - 2.97 Гбит/сек./11.88 Гбит/сек.
8-bit YCbCr 4:2:0:
5120 x 2160/50/59.94/60 - 2.78 Гбит/сек./11.14 Гбит/сек.
8-bit 4:4:4, 10/12-bit 4:2:2 or 16-bit 4:2:0:
5120 x 2160p/50/59.94/60-2D - 5.57 Гбит/сек./22.28 Гбит/сек.
5120 x 2160p/30-3D - 5.57 Гбит/сек./22.28 Гбит/сек.
5120 x 2160p/120 - 11.42 Гбит/сек./45.66 Гбит/сек.*
8K UHD
8-bit RGB/YCbCr 4:4:4, 10/12-bit 4:2:2 or 16-bit 4:2:0:
7680 x 4320/24 - 6.12 Гбит/сек./24.48 Гбит/сек.
7680 x 4320/30 - 6.12 Гбит/сек./24.48 Гбит/сек.
8-bit YCbCr 4:2:0:
7680 x 4320/50/59.94/60 - 6.12 Гбит/сек./24.48 Гбит/сек.
8-bit 4:4:4, 10/12-bit 4:2:2 or 16-bit 4:2:0:
7680 x 4320/50/59.94/60-2D - 12.41 Гбит/сек./49.65 Гбит/сек.*
7680 x 4320/30-3D - 12.41 Гбит/сек./49.65 Гбит/сек.*
8-bit 4:2:2:
7680 x 4320/120 - 25.55 Гбит/сек.c/102.20 Гбит/сек.*
* Achievable with DSC 1.2a visually lossless compression (Display Stream Compression)
Цветовое пространство: ITU-R BT.601, ITU-R BT.709, sRGB, scRGB, YCbCr, xvYCC, Adobe RGB(1998), DCI-P3, Simplified Color Profile, ITU-BT.2020
Поддержка аудиоформатов: Поддержка всех известных аудиоформатов до 32 аудиоканалов с частотой дискретизации 1536 кГц
Модели
Длина: 1.0м Длина: 2.0м |
Длина: 3.0м Длина: 4.0м Длина: 5.0м |
